RYO オーディオ美音倶楽部

Panasonic TH-D7500N

いろはラーメンを食した後は、秘密兵器の見学ツアーに参加。

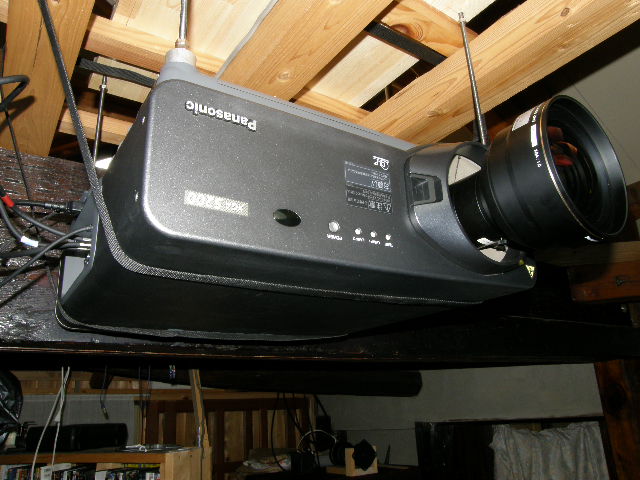

エキスクルーシブさんが新たに導入された DLPプロジェクター
Panasonic TH-D7500N

一般的に、民生用として販売されているDLPは単板方式といわれ、光源とDMDの間に高速で
回転するカラーホイールを配置し、赤・緑・青の光を時分割でDMDに当てて色を再現します。

TH-D7500N は、なんと3板式のDLPプロジェクター!!
DMDを3個用い、光源も赤・緑・青の3つを用意する方法です。
3板式は非常に高価で、小規模劇場用プロジェクター等、業務用モデルにしか
採用されない非常に高価な装置であります。

私も、単板式のDLPプロジェクターを使用しているが、個人宅で3板式DLPを
見るのは初めてだ。w
レンズは、三管プロジェクターと同じ位の大きさがあり、ファンノイズもドライヤー状態。w



そして、気になる画質は...

だって、エクスクルーシブさん 窓に遮光カーテン付けてないんだもん。ww
ナカナカさんにも、カーテンの導入をするように言われているとか。w

ただ、プロジェクター自体は古いモデルなのか、初期の液晶プロジェクターに多かった
全体的に緑がかった色合いと同じような感じです。

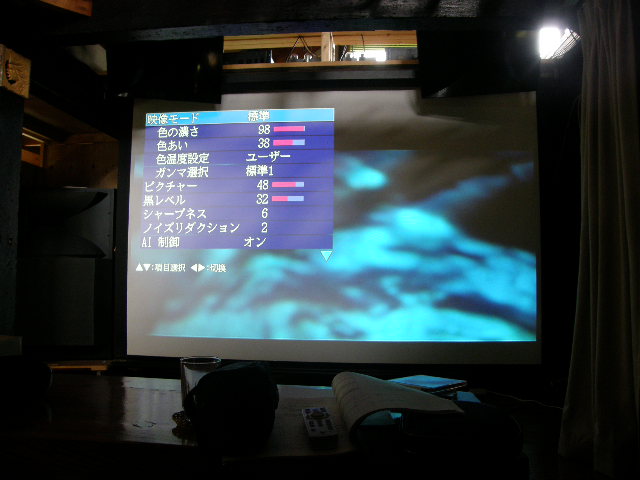

エクスクルーシブさんも、色の悪さが気になるようでしたので、カラーバランスのゲイン調整で
緑を1/3ほど、青を1/4程絞って、全体的に赤身を帯びるような色合いに調整してみました。

ビクターのテレビの色合いに似た雰囲気の色で、エキスクルーシブさんも
気に入っていただけたようでお役に立てて良かったです。



ナカナカ三の突撃日記レポート

はたして、完全な暗室だと最新単板DLPを超えるような画質が再現出来るのだろうか?
機会あれば、暗闇の映像で検証してみたいところです。w


DLPとは?

米国 デジタルミラーデバイス (DMD)を用いた映像表示システムのこと。
Digital Light Processingの略で、テキサス・インスツルメンツの登録商標である(1987年登録)。

半導体製造技術を応用して 1 cm 角前後に数百万の可動ミラー(鏡)を敷き詰め、
光を表面に反射させることで映画やプロジェクターのスクリーン、また、
リアプロジェクションテレビの画面に動画を投影する。
一般名としてはディジタル・マイクロミラー・デバイス(DMD)と呼ばれるが、
DLP という商標のほうが有名。

映画では、日比谷スカラ座などでスターウォーズ・エピソード 2、千と千尋の神隠し、
ハウルの動く城などを実際に上映している。
解像度としては、1920 x 1080 程度が実用化されており、HDTV をフルスペックで
投影する実力を持つ。
フィルムと違い上映を重ねても傷による画質劣化がなく、また、「ぶれ」のない鮮明な画質が特徴だ。


Panasonic TH-D7500N

【DLPTM方式プロジェクターTH-D7500N/D7500N-K仕様】
使用電源 AC100 V 50 Hz/60 Hz
消費電力 800 W [800 VA] (スタンバイ時 12 W)
DMDTM素子 ●素子サイズ:0.7型(アスペクト比4:3)
●表示方式:DMDTM素子 3枚 DLPTM方式
●画素数:786 432画素(1024 ドット×768 ドット)×3枚
 総画素数 2 359 296画素
レンズ オプション(別売品)
※本機にはレンズを付属しておりません。
手動ズーム・電動フォーカス
光源ランプ 300 W UHMランプ×2灯
投写画面サイズ 70 型~600 型(アスペクト比4:3時)
※TY-D75LE5使用時は70 型~300 型(アスペクト比 4:3時)
光出力 5200 lm(ANSI)[ランプモードハイ時]
周辺光量比 90 %
コントラスト比 1000:1[コントラストモードハイ・ハイコントラストレンズ装着時:光出力は3640 lm(ANSI)になります]
600:1[コントラストモードノーマル時](全白/全黒)
解像度 RGB信号時:1024 ドット×768 ドット
(1600 ドット×1200 ドット圧縮表示)
ビデオ信号入力時:水平 560 TV本
対応走査周波数 RGB信号入力時:
(水平)15 kHz~100 kHz (垂直)24 Hz~120 Hz
※垂直50 Hz/60 Hz以外の動画映像を入力される際は、不連続な映像になる場合があります。
(ドットクロック)20 MHz~162 MHz

Y・PB(CB)・PR(CR)信号:
(水平)15.75 kHz (垂直)60 Hz〔480i〕、
(水平)15.63 kHz (垂直)50 Hz〔576i〕、
(水平)31.5 kHz (垂直)60 Hz〔480p〕、
(水平)45 kHz (垂直)60 Hz〔720/60p〕、
(水平)33.75 kHz (垂直)60 Hz〔1035/60i〕、
(水平)33.75 kHz (垂直)60 Hz〔1080/60i〕
(水平)28.13 kHz(垂直)50 Hz〔1080/50i〕
(水平)28.13 kHz(垂直)25 Hz〔1080/25p〕
(水平)27 kHz(垂直)24 Hz〔1080/24p〕
(水平)27 kHz(垂直)48 Hz〔1080/24sF〕
(水平)33.75 kHz(垂直)30 Hz〔1080/30p〕

ビデオ/Sビデオ信号入力時:
(水平)15.75 kHz(垂直)60 Hz〔NTSC/NTSC4.43/PAL-M/PAL60〕
(水平)15.63 kHz(垂直)50 Hz〔PAL/SECAM/PAL-N〕
光軸シフト量 上下・左右(電動)
台形歪補正角度 最大±40°(TY-D75LE5装着時は、最大±27°)
投写方式 フロント天つり/フロント床置き/リア天つり/リア床置き
接続端子 RGB1入力端子(BNC×5) 1系統
 RGB/Y・PB・PR信号
RGB2入力端子/RGB1出力端子(高密度D-Sub 15P) 1系統
 RGB/Y・PB・PR信号
 ※入力 出力はオンスクリーンにより選択。出力を選択した場合、RGB1入力の信号を出力。
ビデオ入出力端子(BNC) 1系統(アクティブスルー)
Sビデオ入力端子(Mini Din 4P) 1系統
シリアル入出力端子(D-Sub 9P) 1系統
 外部制御またはTW-SWS62Jとの通信用(RS-232C/RS-422※1準拠)
リモート1入出力端子(M3ジャック) 各1系統
 ワイヤードリモコン、連結制御用
リモート2入力端子(D-Sub 9P) 1系統
 外部制御用(パラレル)
拡張ボード
装着スロット 1スロット


外形寸法
(幅×高さ×奥行) 530 mm×200 mm×569 mm
(別売品の投写レンズを含まず)
質量 19.8 kg(把手含む、別売品の投写レンズを含まず)
環境条件 使用周囲温度:0℃~40℃
(但し、ランプ2灯・ランプモードハイで使用される場合は0 ℃~35 ℃)
使用周囲湿度:10%~80%(非結露)
付属品 ●電源コード…1本(2.5 m) ●ワイヤレス/ワイヤードリモコン…1個 ●単3形乾電池…2個 ●ワイヤードリモコンケーブル(15 m)…1本
[PR]
by contakuto79 | 2009-07-16 02:42 | オーディオ訪問記 | Comments(2)
Commented by エクスクルーシブ at 2009-07-16 19:52 x
色調整ありがとうございました。初めて扱う機種なのに、使い慣れているかのような、リモコン操作の早技に驚きました。満足できる発色だと思います。ちょっと古い機種ですがLVP-HC3000よりは、精緻な画質でピントもシャープで絵に力があります。ファンノイズは頭の中でカットします。一度、夜においでください。w
Commented by RYO at 2009-07-16 23:34 x
昔、SONY VPH-G70QJ 8インチ管の三管プロジェクター を使ってましたのでその調整に比べれば、液晶やDLPなどは普通のテレビの操作と同じようなものです。
三管は、配線しても普通に映像が見られるように調整するだけで丸一日かかります。w
普通は、プロのインストーラーに調整を依頼するのですが貧乏なので自分でやってました。ww
